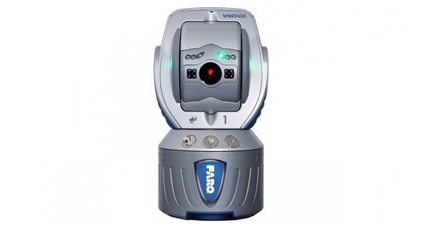

1. FARO Laser Tracker Vantage

FARO Laser Tracker Vantage

Le CAM2 Laser Tracker le plus petit et léger jamais construit.

Taille compacte: Le CAM2 Laser Tracker le plus petit et le plus léger jamais construit.

Étanche et antipoussière (classe IP52): la Vantage peut être utilisé dans des conditions de travail très exigeantes.

SmartFind: Lorsque le rayon de la Vantage est interrompue ou perdue, juste un geste pour le Laser Tracker et le faisceau est à nouveau pointé sur la cible.

Caméras multi-vues: Il détecte rapidement et efficacement une cible lorsqu'elle ne se trouve pas dans sa position normale.

Grand volume de travail : permet la mesure des objets, même de grande taille, à partir d'un seul endroit.

TruADM: système avancé et simplifié (support de l'OIF dans lequel l'ADM est si rapide que les mesures dynamiques peuvent être effectuées par balayage avec le SMR)

Encoder TriMap: système automappante avec trois têtes de lecture.

WLAN intégré: connection sans fil.

Spécifications du système

dimensions

tête Dimensions (L x H): 224 mm x 416 mm tête Poids: 12,6 kg contrôleur Dimensions (L x P x H): 290 x 158x 214 mm sans filtre 316 x 158 x 214 mm avec tdes filtres Poids du contrôleur: 4,8 kg

plage de travail

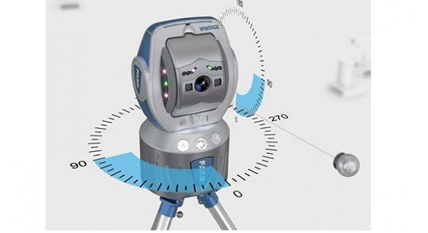

rayon d'usinage horizontal: 360 ° - Rotation complète rayon d'usinage vertical: 130 ° (de + 77,9 ° - 52,1 °) Min. Fonctionnement: 0 m Max. Fonctionnement: 80 m * avec une sélection des cibles et la température de 10 ° C à 35 ° C 60 m avec SMR 1.5 standard "et 7/8" 30 m à la norme 1/2 SMR "

caméras MultiView

Champ de vision: 30 °
Répétabilité One Point
25 points à 1,6 m: 20 heures

Conditions environnementales

Altitude: -700 à 9000 m
Humidité: 0 à 95% sans condensation
Température: -15 ° C à 50 ° C,
émissions laser: de 653 à 663 nm
laser, 1 mW max / cw
classe laser II

Performance de mesure de distance

TruADM
Résolution: 0,5 microns
voile FQZ. scanner: 16.000 points de / sec
Précision (MPE): 16 mM + 0,8 micron / mètre
R0 Paramètre (MPE): 16 mM accélération radiale maximale: 30 m / s 2
vitesse radiale maximale:> 25 m / s

Angle de mesure du rendement

précision angulaire (MPE): 20 mM + 5 microns / mètre
vitesse angulaire maximale: 180 ° / sec
inclinomètre Précision: ± 2 secondes d'arc
accélération angulaire maximale: 860 ° / sec 2
